Samojízdný postřikovač DINO se vyznačuje nízkým těžištěm a vynikající stoupavostí. V extrémním kopcovitém terénu jsou jeho jízdní vlastnosti nedostižné.

Přednosti samojízdného postřikovače DINO

Největší samochodný postřikovače s nádrží 6600 lt a nizkým těžištěm

Systém výměnných nástaveb (postřikovací, rozmetací,...)

Samostatné zavěšení a odpružení kol podvozku

Možnost velikosti ramen 24 – 36 m

  • POPIS

    Podvozek

    • kabina CLAAS s klimatizací, uhlíkovým filtrem, kat.4,
    • pneumatická sedačka s odsávávním vzduchu, rádio, kamera na přední kolo a za stroj, pneumaticky ovl.schůdky
    • motor Iveco s výkonem 210kW, emisní normy Tier IVf
    • hydraulické čerpadlo pojezdu Poclain Hydraulics
    • hydromotory Poclain
    • integrované brzdy
    • hydraulická uzávěrka diferenciálu
    • pneumatické odpružení přední nápravy
    • pneumatické odpružení zadní nápravy, řízení obou náprav, krabí chod, 3 rychlostní stupně (polní režim), 7 rychlostních stupňů (silniční režim)
    • palivová nádrž o obsahu 400 l, přepravní rychlost 50 km/ hod.
    • kola  380/90 R46  172 A8 /172D

    Nástavba

    • Nádrž sklolaminátová s vlnolamy a vnitřním oplachem, míchání tlakové a přepadem
    • čerpadlo pístomembránové 2 x AR 185 poháněné hydraulicky z podvozku
    • hydraulicky sklopná PE 60l přimíchávací nádrž s 4-funkčním ovladačem, vodoznakem, vnitřním oplachem, oplachovou tryskou na kanystry a míchací tryskou
    • nádrž na čistou vodu 600l,  vnější plnění a sání 2”,  1sací + 1tlakový filtr 2”
    • Topline ovládání - dálkové přepínání pracovních funkcí postřikovače
    • počítač ME bez terminálu
    • vzduchová regulační armatura
    • 6 záběrových sekcí (do 30m)
    • 8 záběrových sekcí (nad 30m)
    • elektronický vodoznak Tankcontrol
    • ramena s aktivním naklápěním a potenciometrem

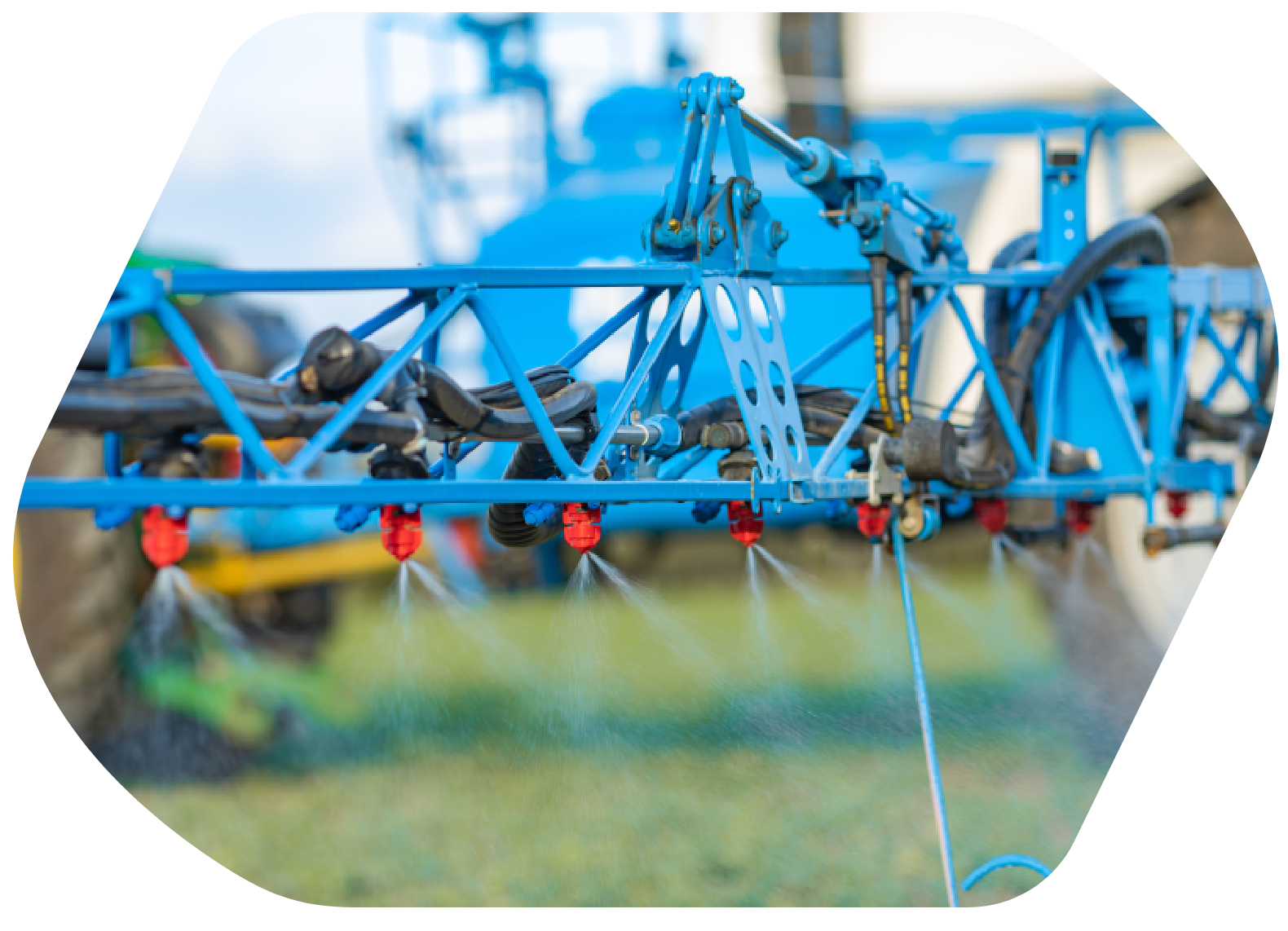

    • plná sada tlumičů na ramenech a na houpačce, nerezové rozvody v ramenech Ø20 mm s trojitými držáky trysek á 50 cm

    Ovládání

    • silniční a pracovní režim
    • automatické řazení v obou režimech
    • max. přepravní rychlost až 50 km/h
    • tempomat
    • terminál pro zobrazení a ovládání funkcí pojezdu, řízení a motoru ( teplota, otáčky, stav oleje/nafty, chybová hlášení, volba režimu řízení atd…)

    Hydrostatický pohon

    • nové hydromotory PH s integrovanými brzdami
    • systém Boosted Breaking (brždění bez zvyšování otáček motoru)
    • Off Road ventily pro maximální průjezdnost terénem
    • Funkce cross speed (kontrola otáček motoru při jízdě z kopce - ochrana před vysokými otáčkami a naopak ochrana před přetížením motoru při jízdě do kopce)
    • CAN BUS (v silničním režimu řídí hydraulické čerpadlo otáčky motoru = nižší spotřeba a motor se nepřetáčí  -  v polním režimu libovolné nastavení otáček motoru)
    • možnost nouzového odbrždění stroje v případě poruchy
    • Stoupavost až 30 %



      Nástavba

      • Nádrž sklolaminátová s vlnolamy a vnitřním oplachem, míchání tlakové a přepadem
      • čerpadlo pístomembránové 2 x AR 185 poháněné hydraulicky z podvozku
      • hydraulicky sklopná PE 60l přimíchávací nádrž s 4-funkčním ovladačem, vodoznakem, vnitřním oplachem, oplachovou tryskou na kanystry a míchací tryskou
      • nádrž na čistou vodu 600l,  vnější plnění a sání 2”,  1sací + 1tlakový filtr 2”
      • Topline ovládání - dálkové přepínání pracovních funkcí postřikovače
      • počítač ME bez terminálu
      • vzduchová regulační armatura
      • 6 záběrových sekcí (do 30m)
      • 8 záběrových sekcí (nad 30m)
      • elektronický vodoznak Tankcontrol
      • ramena s aktivním naklápěním a potenciometrem
      • plná sada tlumičů na ramenech a na houpačce, nerezové rozvody v ramenech Ø20 mm s trojitými držáky trysek á 50 cm

      Kabina

      • komfortní kabina CLAAS v plné výbavě
      • ergonomické ovládání
      • CLAAS joystick
      • komfortní sedačka s vyhříváním a odsáváním vzduchu (nejvyšší komfort)
      • klimatizovaná kabina
      • speciální odhlučnění kabiny
      • filtrace kategorie 4 (nejvyšší možný stupeň ochrany)
      • maximální výhled na všechny strany
      • chladnička
      • autorádio

      Motor

      • motor IVECO 6válec
      • obsah 6700 cm3
      • splňuje emisní třídu Tier IVf
      • výkon motoru 210 kW (285 HP)
      • kroutící moment 1150 Nm / 1500 pm

      Řízení

      • moderní systém řízení kol
      • 3 stavy – přední náprava (silniční režim) / přední-zadní náprava / krabí chod
      • řízení s korekcí geometrie při roztažené nápravě (rozchod 2,25 – 3 m)
      • řízení s korekcí vnitřních průsaků hydraulické soustavy



    • TECHNICKÉ PARAMETRY
       DINO
      OBJEM NÁDRŽE (l):6 600
      PRACOVNÍ ZÁBĚR (m):24 - 36
      SVĚTLÁ VÝŠKA (cm):130
      ROZCHOD KOL (cm):2,25 - 3,0
      DÉLKA (mm):9 000
      VÝŠKA (mm):3 700 - 4 000
      ŠÍŘKA (mm):2 850
      ROZVOR NÁPRAV (mm):3 850
      HMOTNOST (kg):10 500



    • VIDEO
    • PROSPEKT

    Další vlastnosti stroje

    Díky jedinečnému zavěšení náprav a konstrukci hydraulického pohonu s uzávěrkou je Dino schopen nejen vyjet velký kopec, ale také projet mokra, která se pro jiné stroje mohou stát pastí. Díky výměnným nástavbám (postřikovací, rozmetací, cisterna s aplikátorem digestátu) má podvozek široké použití.

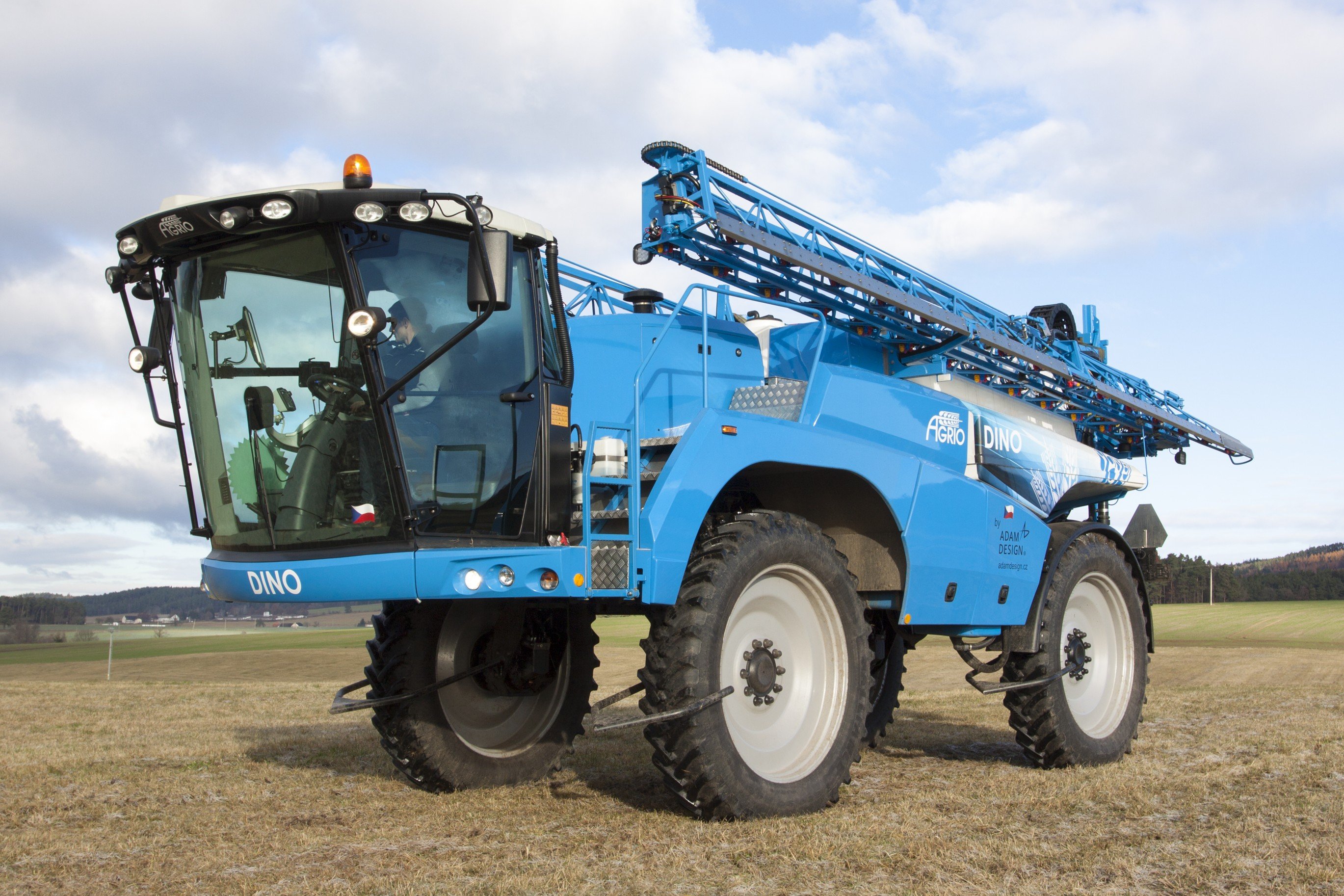

    Samojízdný modrý postřikovač DINO na poli

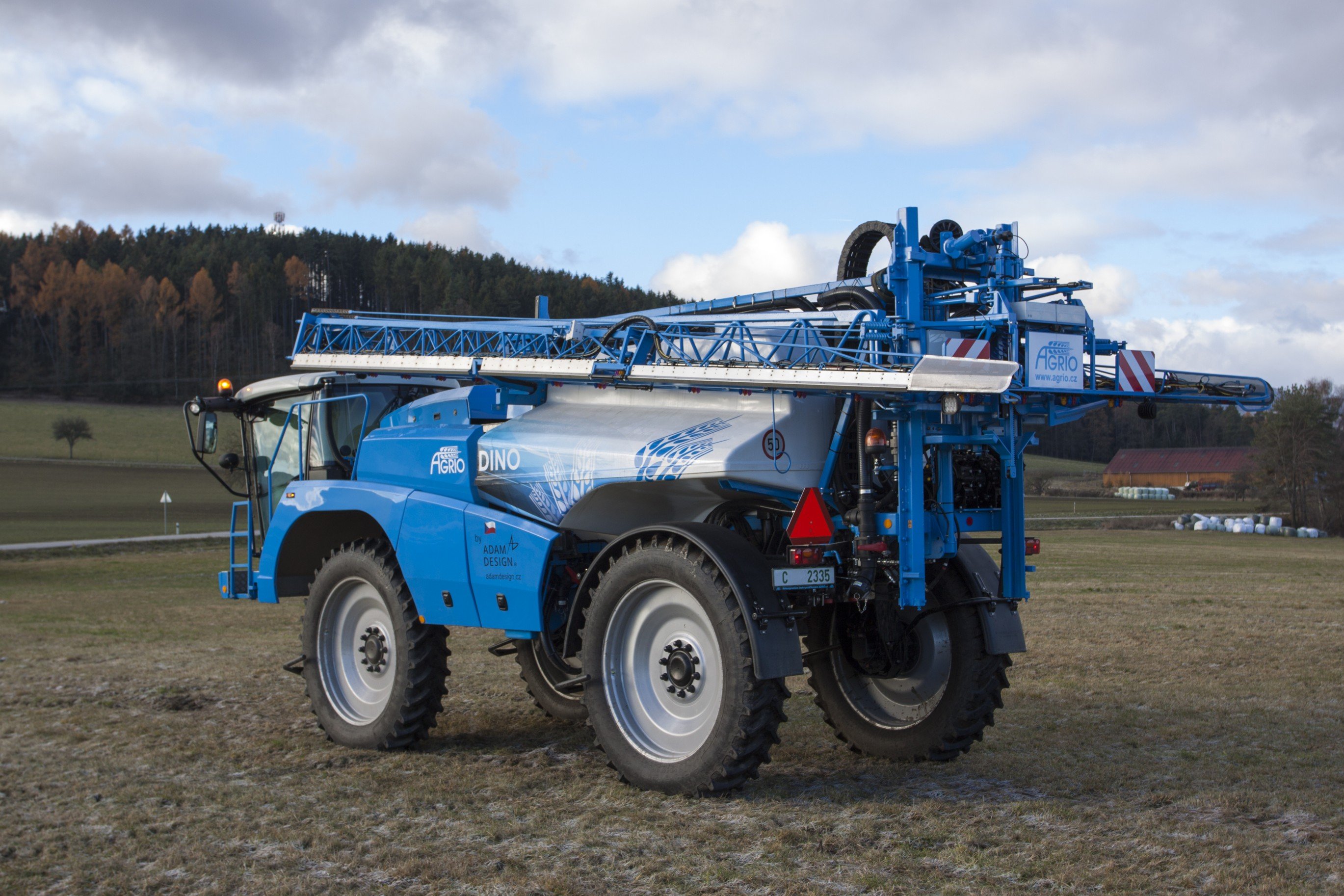

    Modrý samojízdný postřikovač DINO zezadu na poli

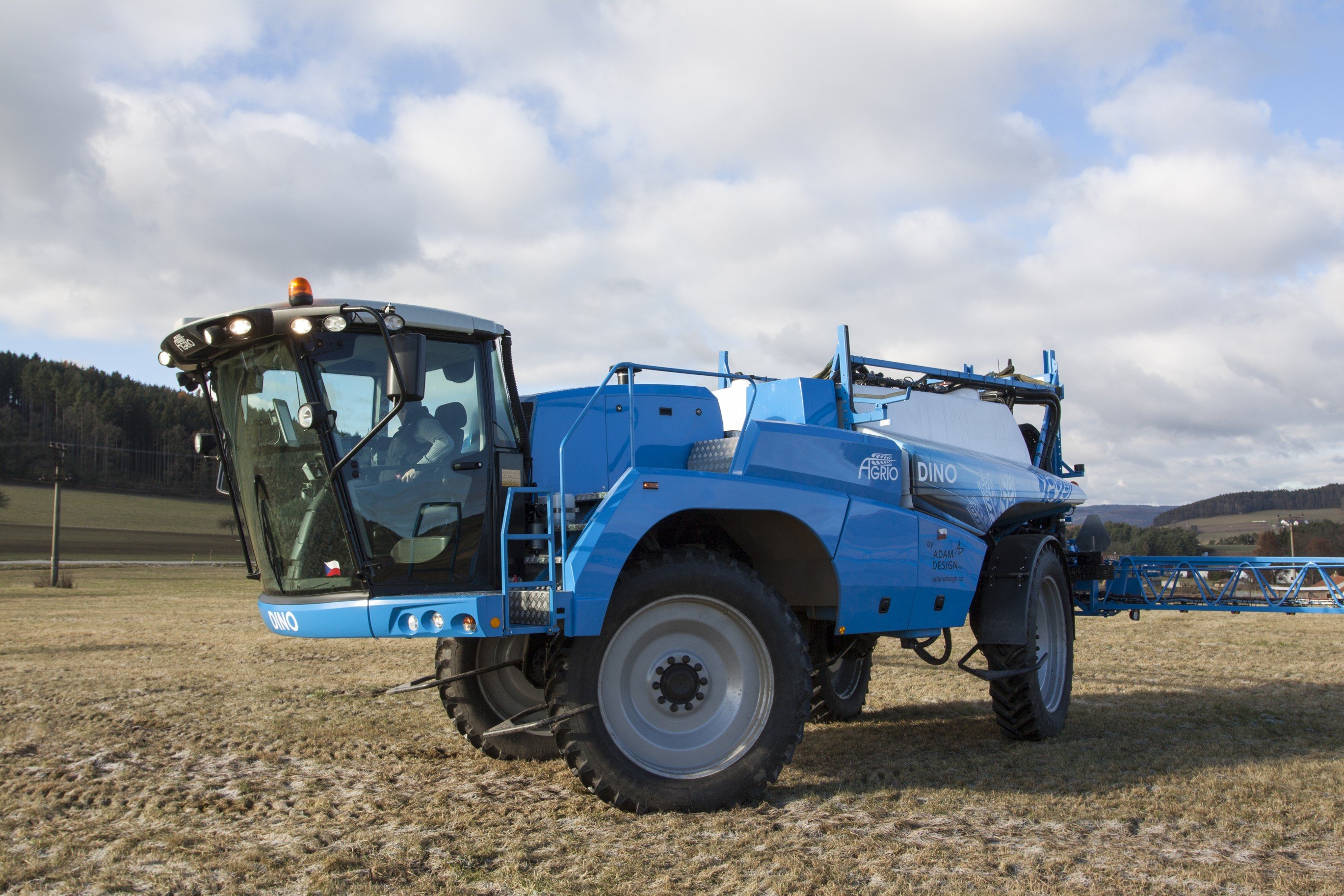

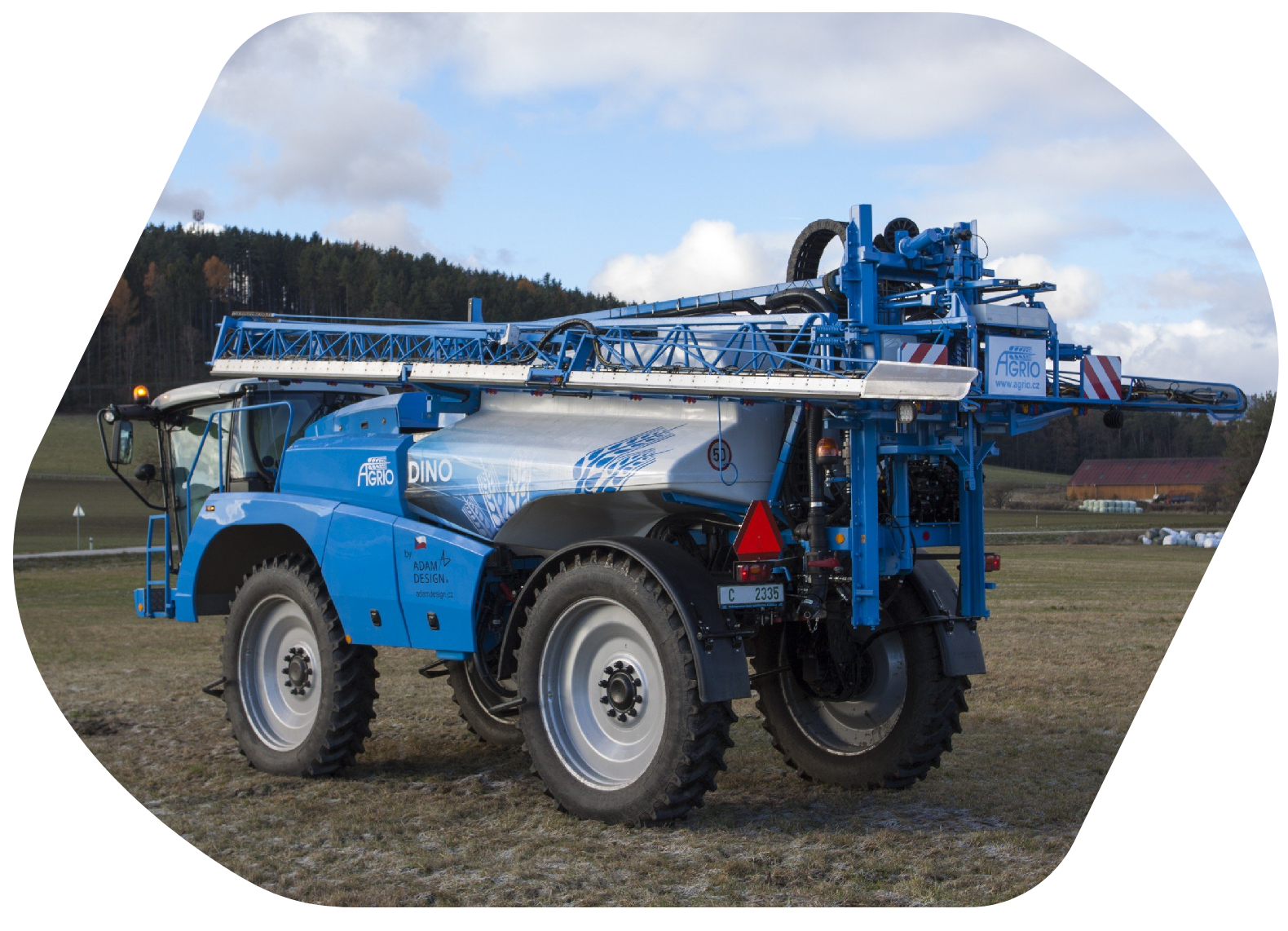

    Samojízdný postřikovač DINO ze strany na poli

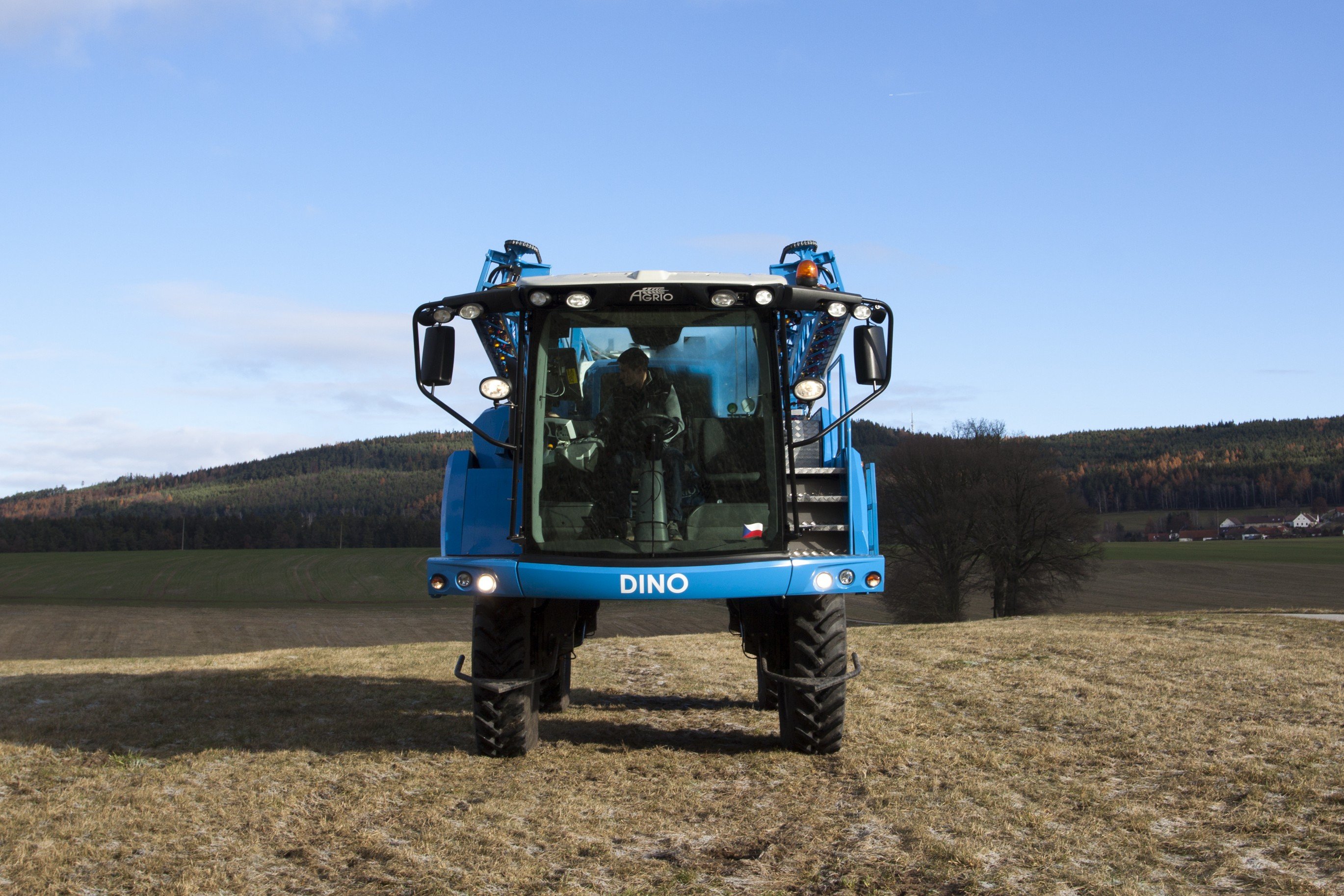

    Modrý samojízdný postřikovač DINO zepředu

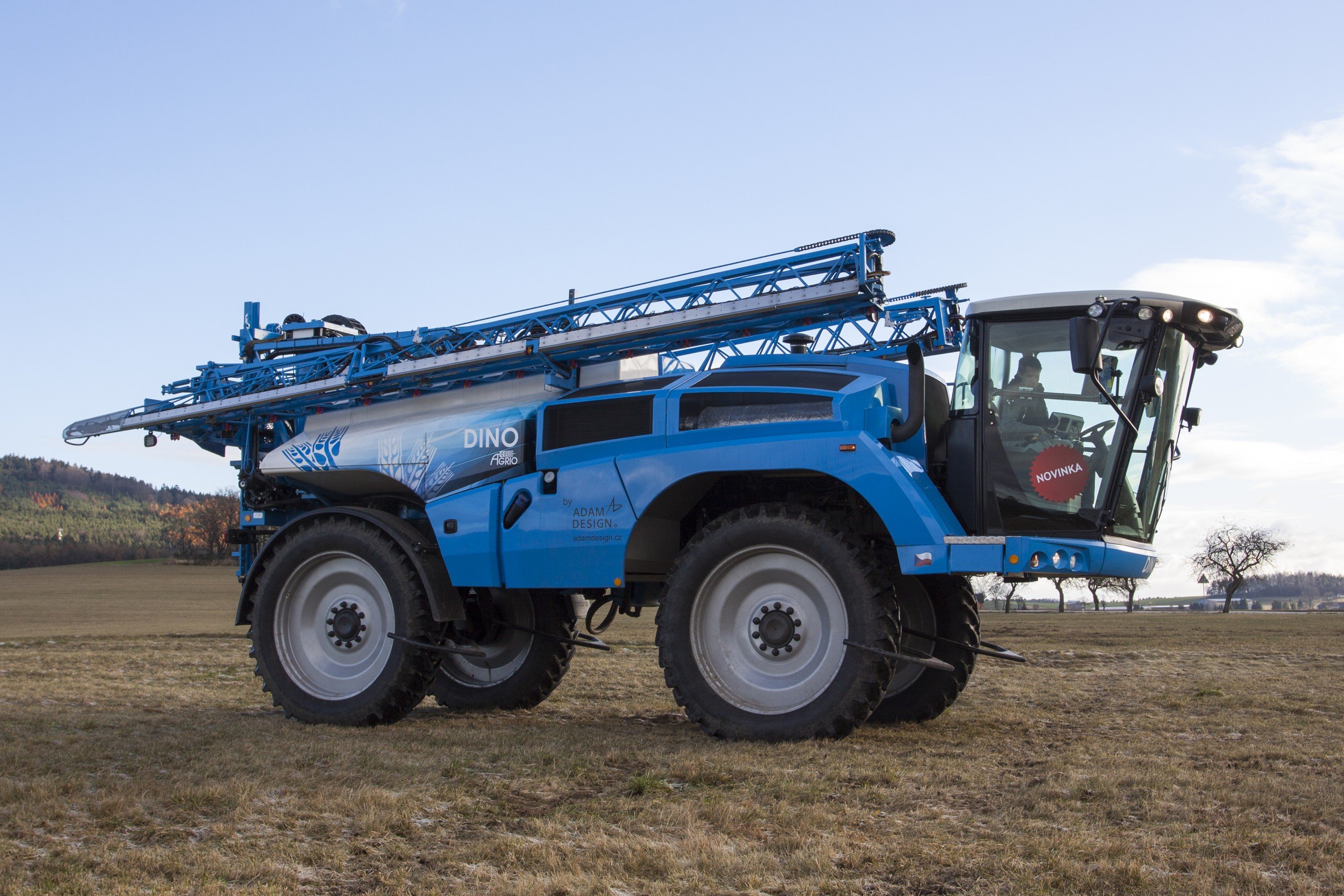

    Samojízdný postřikovač modré barvy na poli

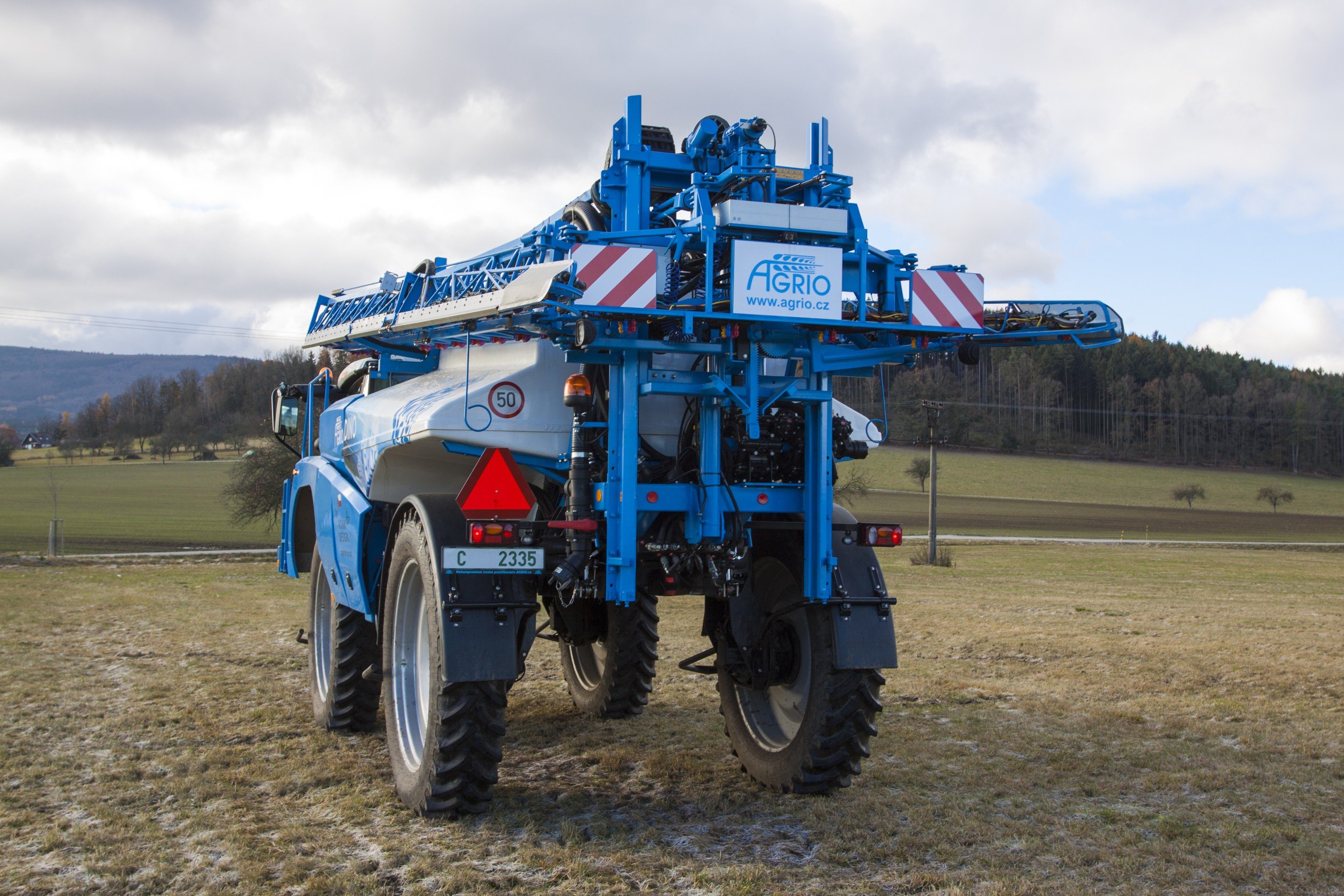

    Modrý samojízdný postřikovač DINO zezadu

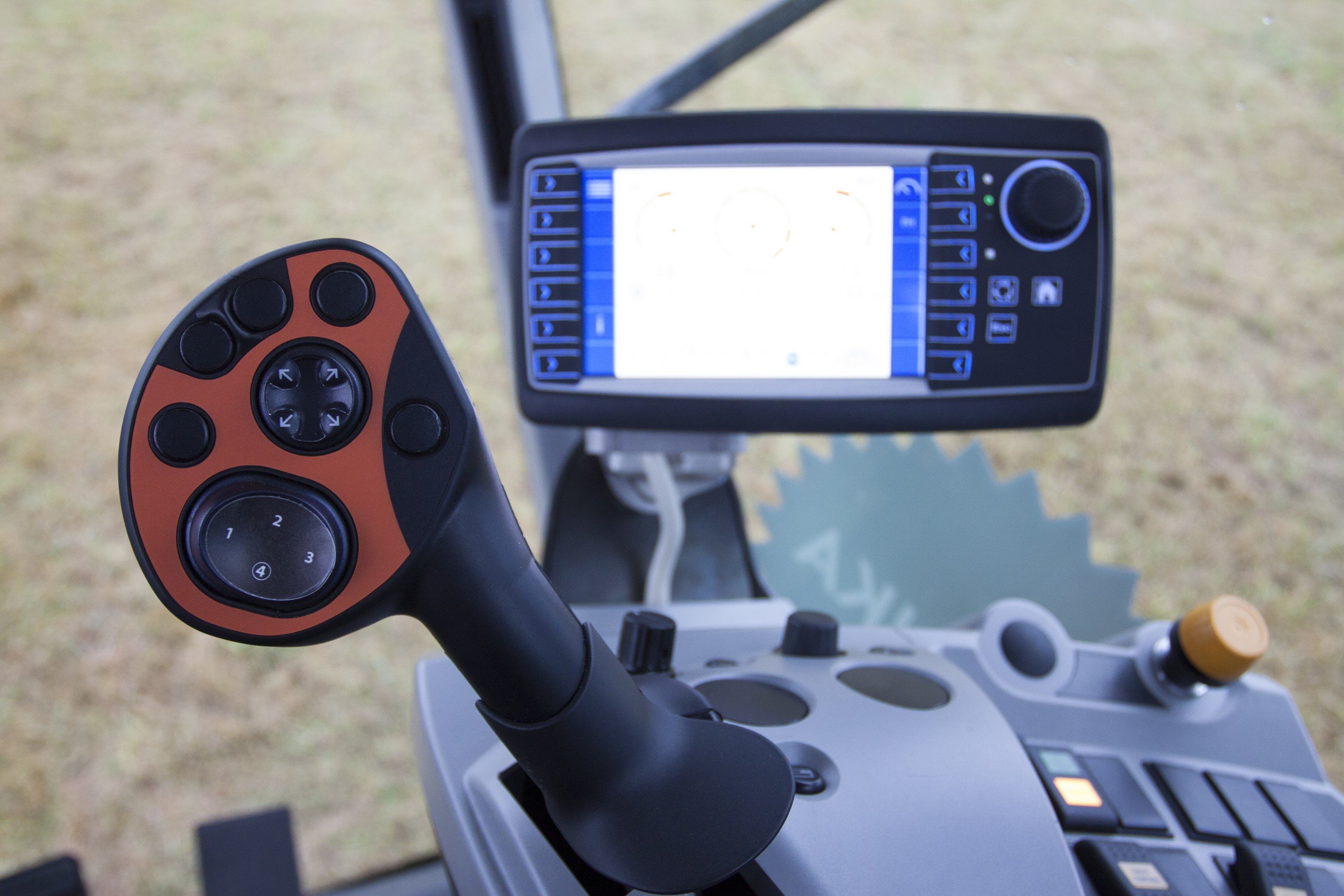

    Ovládací panel v kabině samojízdného postřikovače DINO

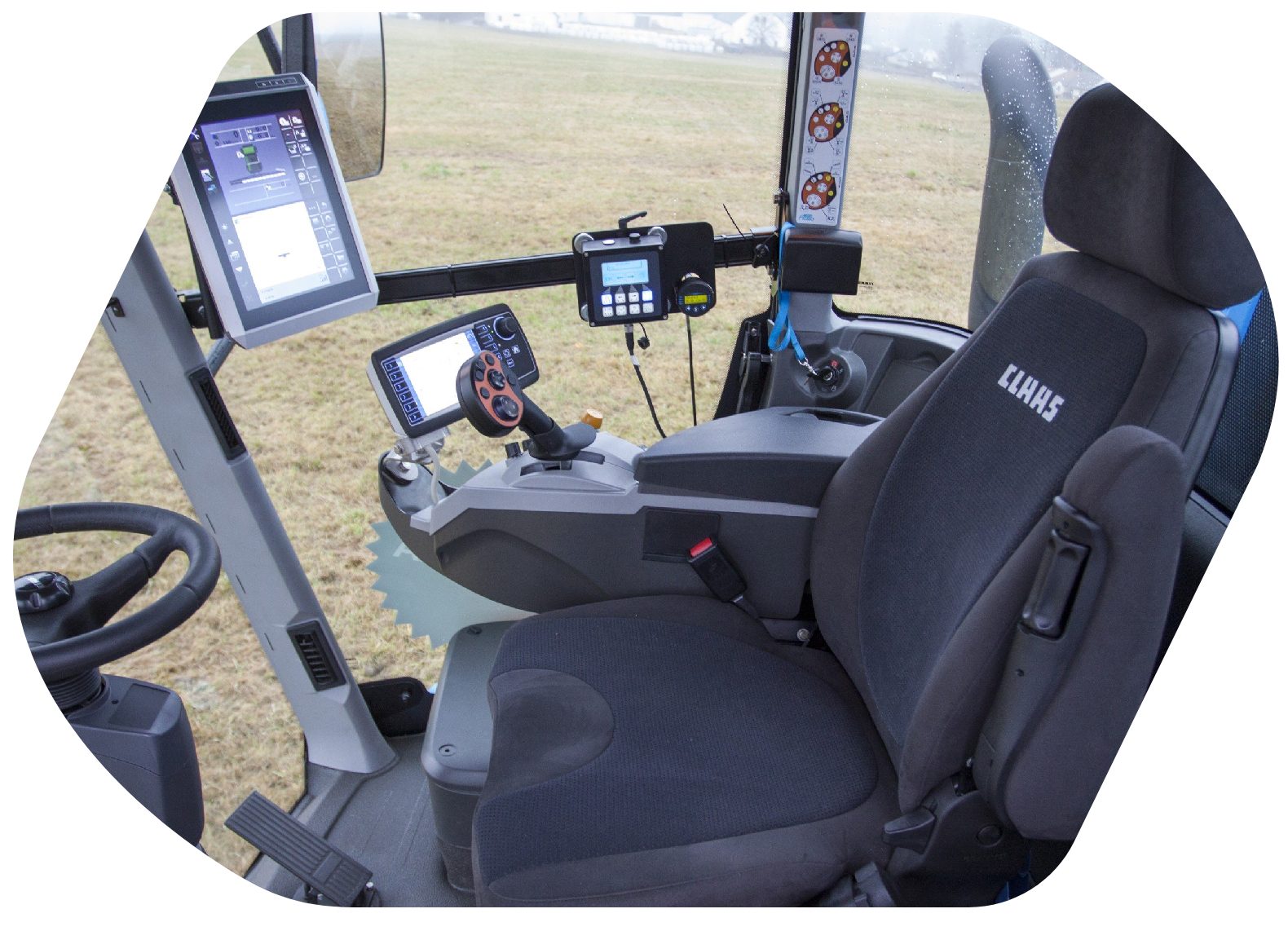

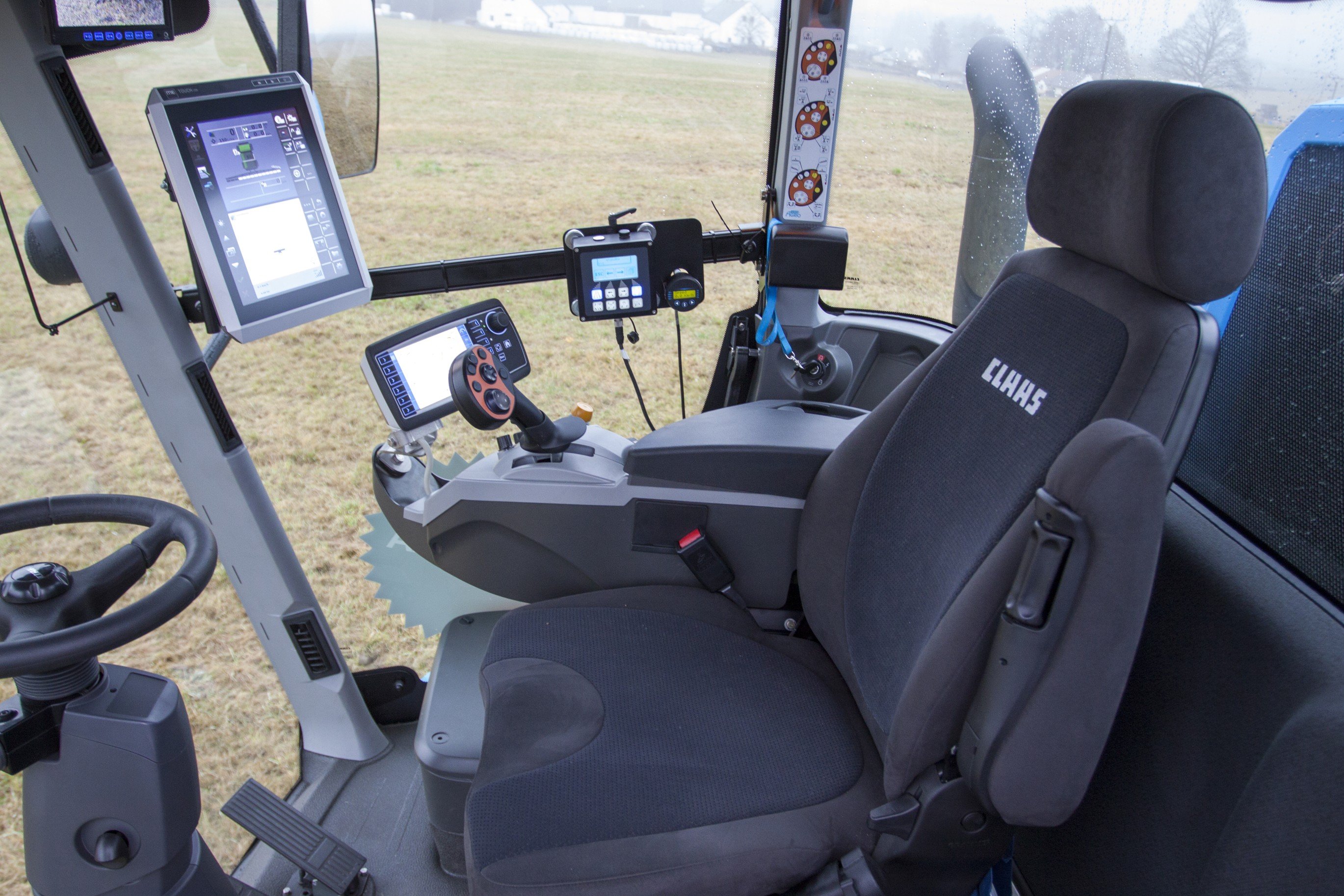

    Kabina samojízdného postřikovače DINO zevnitř

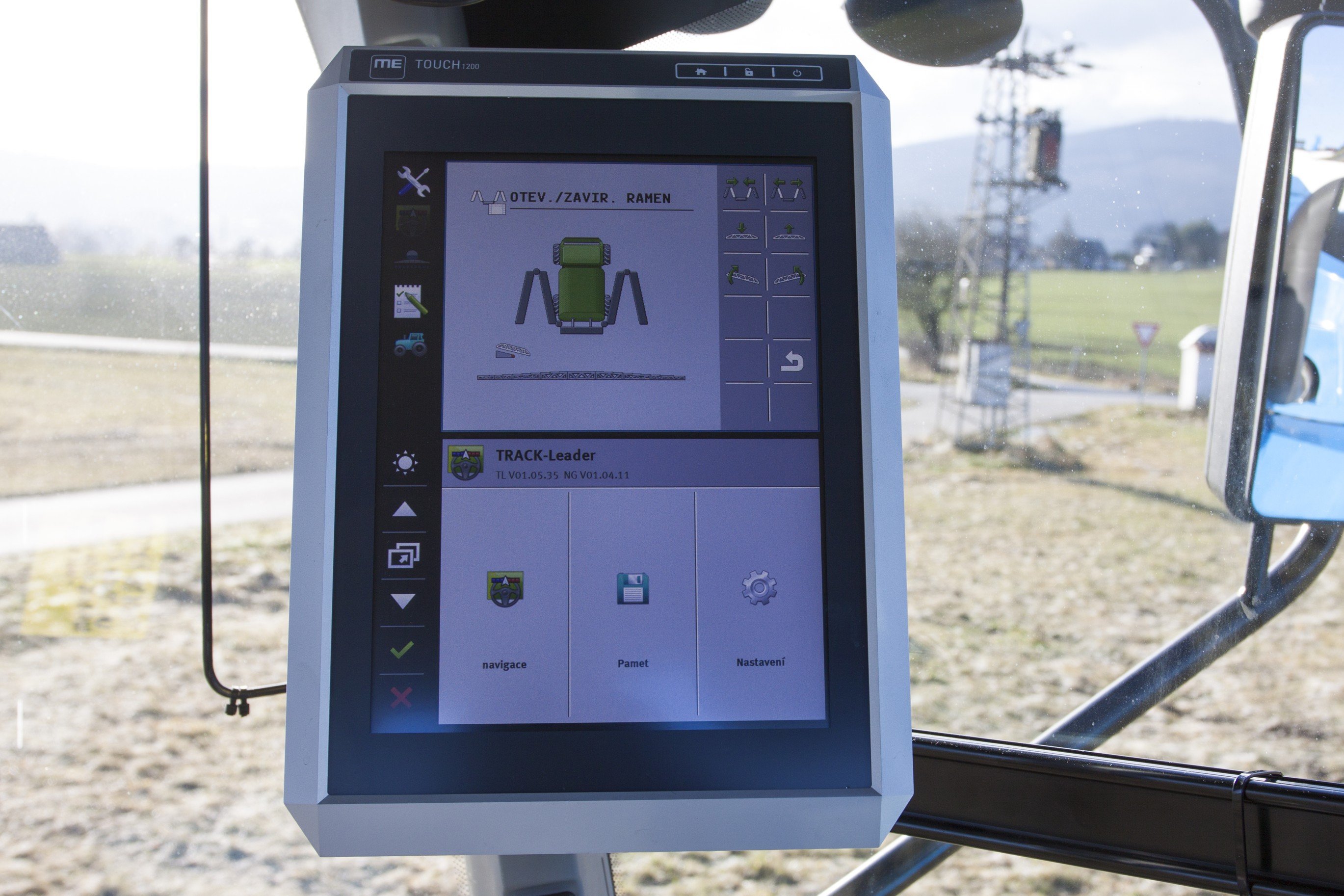

    Počítač v kabině samojízdného postřikovače DINO
